卫生间改造常见技术措施与改造要点

卫生间改造常见技术措施与改造要点,内容包括:


一,同层后排水带来的福音

二,厕所去地台的改造难点

三,如厕区水电点位梳理

四,“两灯原则”与集成灯具布置

五,水盆区低位电源的作用

六,淋浴区低位水点与开关位置

七,洗衣机位的水电布置

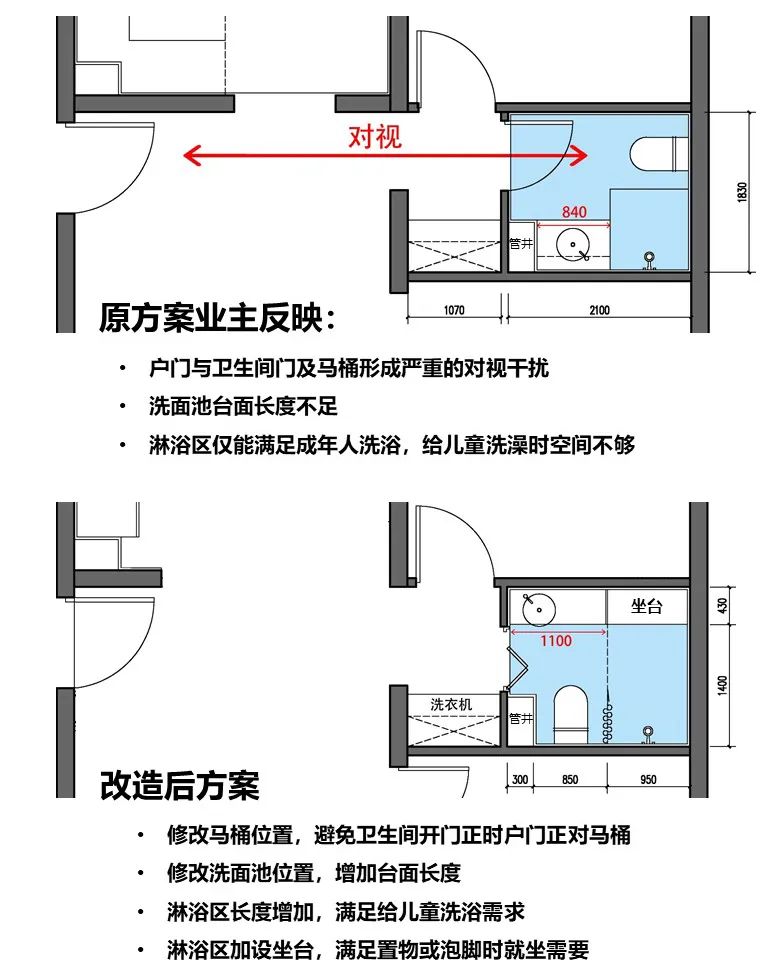

过去我国住宅卫生间大多采用下排水马桶,马桶排水口的位置固定,成为改造中最受掣肘之处。很多户型中如厕区的位置不合理需要调整却无法改变,另外对于想再增加一个卫生间的家庭,由于马桶排水管径大,需要找坡等一系列原因都导致改造不易实现。同层后排水技术的出现使得这样的困难迎刃而解,可以说是当代卫生间优化改造的金手指。下图为一户卫生间改造的前后对比,说明了修改马桶位置对卫生间格局优化的重要性。


01/同层后排水技术的优点


目前国内已有一些做同层后排水的品牌和厂家,其中最有经验和代表性的品牌是吉博力,因此本文以吉博力同层后排水系统为例,对其工作原理和优势进行介绍。




要点① 管道采用HDPE,降噪声,无接缝,避免漏水

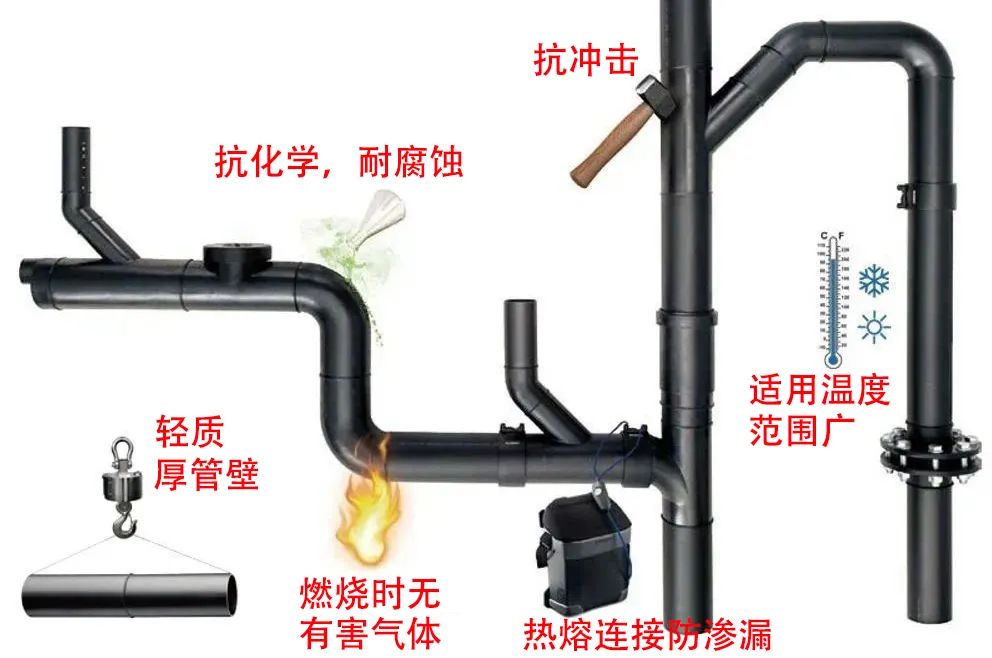

吉博力同层后排水管材为HDPE材料,是一种黑色的管道。与传统的PVC管道系统比较,HDPE材料和特殊管路构件能有效降低冲排水时产生的噪音。另外,管道之间的连接并不像PVC管那样采用二通三通等构件进行打胶连接,而是采用热熔对接的方法,让连接处成为一个无缝的管路,从根本上避免管路衔接处因打胶老化造成的渗漏。




要点②  设施采用后排水马桶,易打理,阻异味

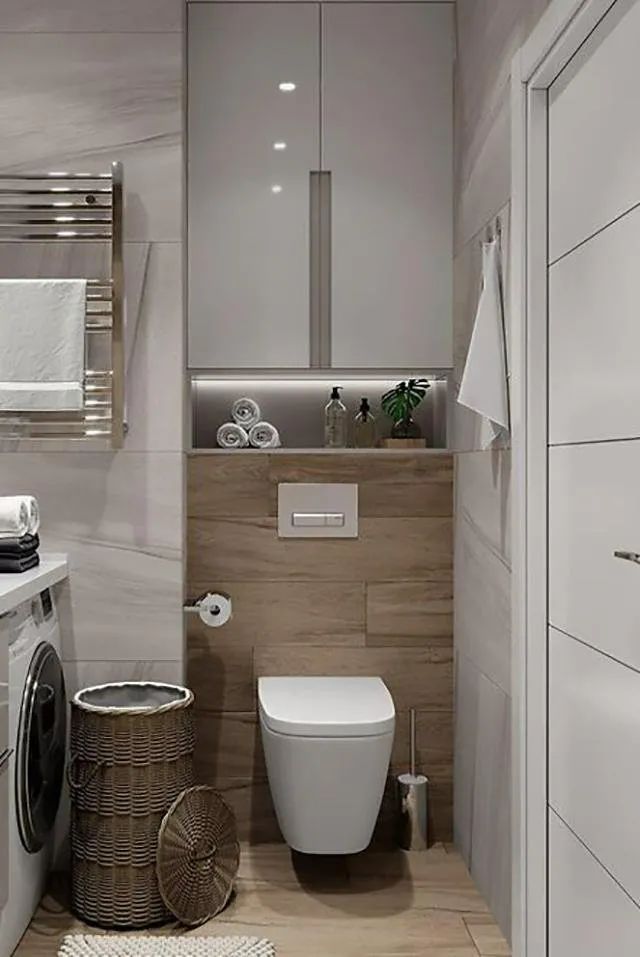

过去下排水马桶背后水箱周边死角众多,往往难以清扫,成为藏污纳垢的重灾区。同层后排水技术通常采用后排马桶,马桶不落地,悬挂在背墙上,所以不存在卫生死角,甚至扫地机器人都能进行清扫,日常打理较轻松。

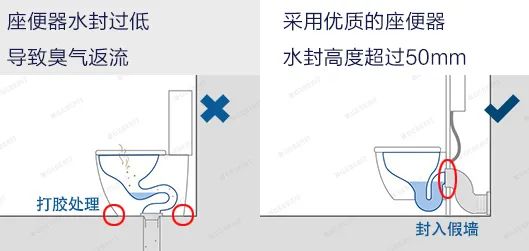

另外下排马桶与地面接缝处通常是打胶处理,胶有可能老化开裂。另外下排马桶较低的水封也都容易导致臭气散发。后排马桶连接处被封在马桶背墙中,且较高的水封能更有效阻止异味散发。




要点③   管路同层接入排水管,改马桶无需垫高地面,易维修

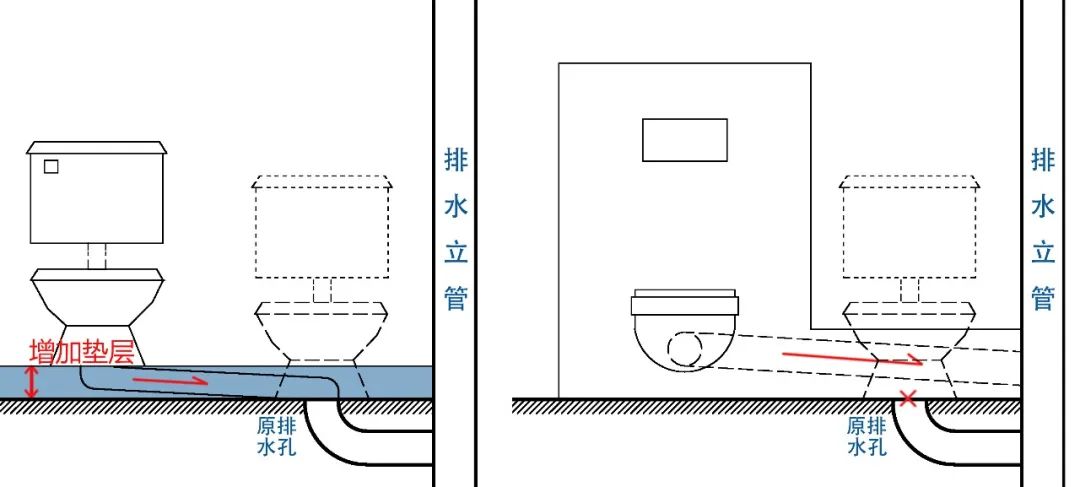

后排马桶排水点高度距地约18CM,这个高度即便马桶改的位置距主管道稍远,依然能保证排水找坡所需的高度,无需通过地面垫高来进行找坡。

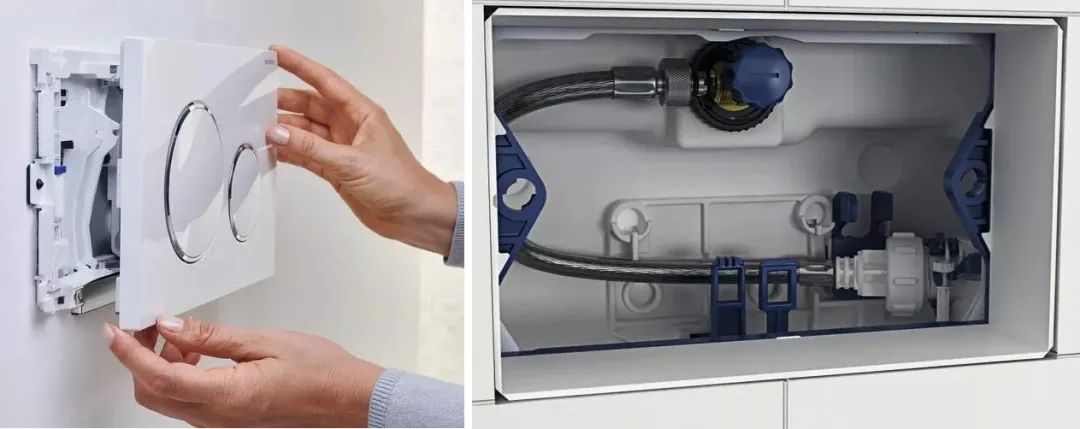

另外下排水马桶的管路系统在楼下顶棚区域,一旦管路出现问题,需要去楼下进行维修甚至善后。同层后排水管路系统在本层,和下层之间有防水层,即便维修也是在本层不会影响楼下邻里关系。马桶水箱设在假墙上的按钮面板口即为水箱维修口,单手可取出水箱内部所有配件。(如图7)若发生堵塞,甚至还可将马桶摘下来直接疏通,维修难度大大降低。当然其热熔对接的管道和一体成型的水箱本身也没有太多隐患需要维修。




02/同层后排水常见的认识误区


要点①  认为后排水马桶就是同层后排水系统


后排水马桶只是一个设备,而同层后排水是管路排水系统。两者概念并不能相互替换。虽然后排马桶也有很多优点,但是同层后排水更有价值的地方在于其管道系统。仅使用后排马桶而放弃其排水系统,在我看来略有买椟还珠的嫌疑,性价比并不高。


要点②   后排水马桶有水箱假墙,会让卫生间变小


后排水马桶假墙那部分空间实际上就是您家普通下排马桶水箱所占用的空间,高度也没比普通水箱高多少。因此也没有损失什么空间。我在之前文章中专门介绍了一些利用马桶背墙偷取空间的设计手法,所以不用为此纠结。


要点③   后排水马桶不结实,容易掉下来

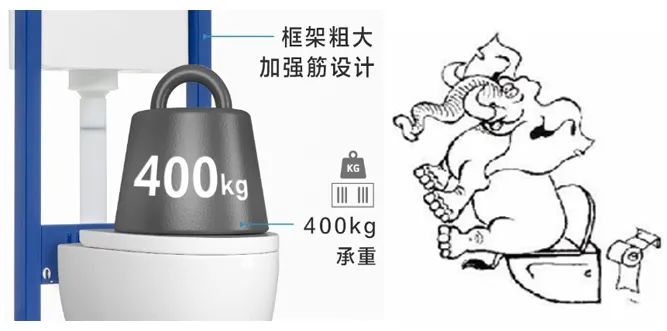

同层后排水马桶和背墙是由钢架连接,承重可达400KG,如果您体重没超过大象,无需担心。




03/利用同层后排水技术修改马桶位置的注意事项

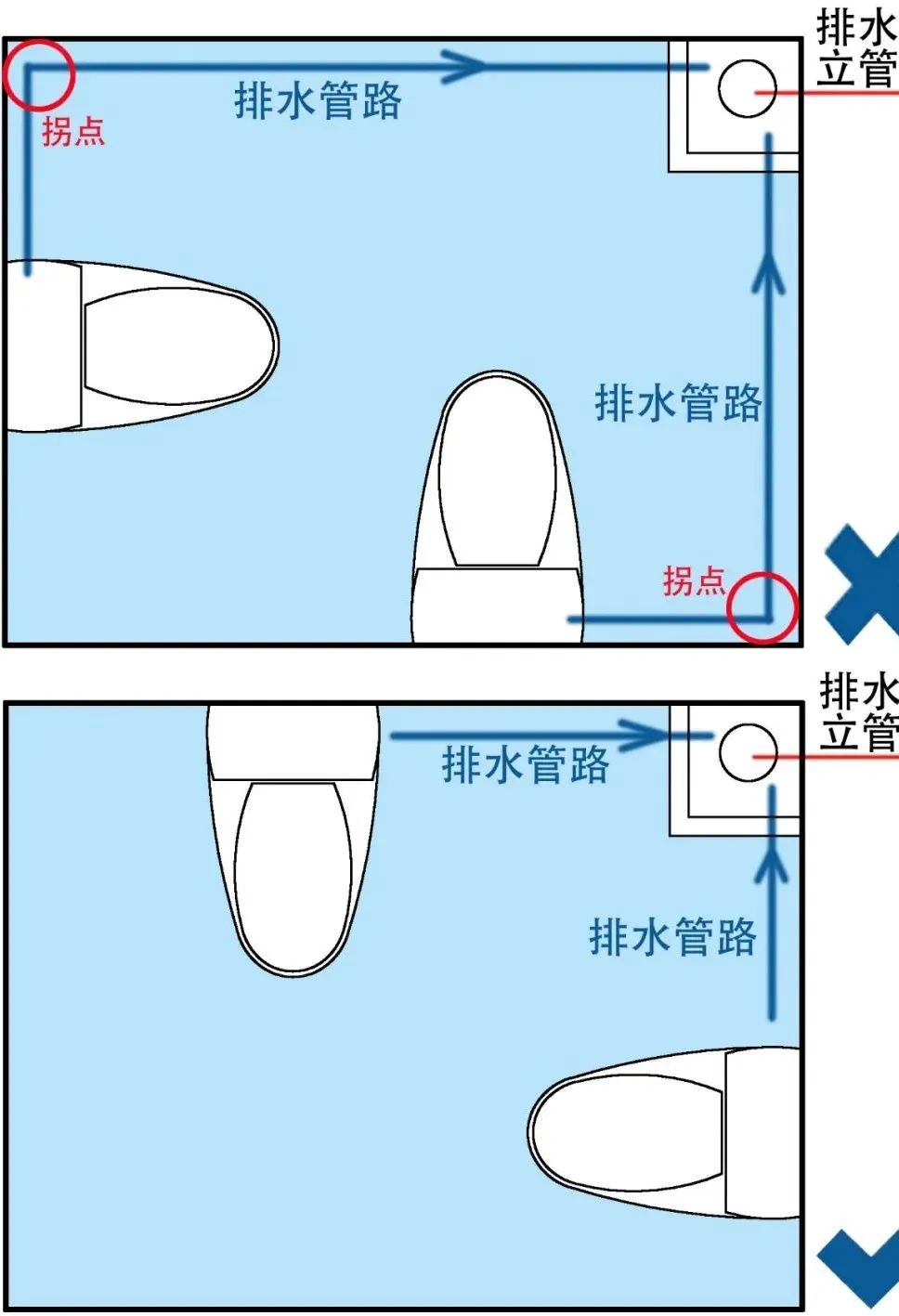

利用同层后排水技术虽将修改马桶位置的难度大大降低,但采用这个系统也并非可以随心所欲地对马桶位置进行调整。由于马桶排水要直接接入立管且排水管径较粗,因此不建议排水管路有过多拐点设计。修改马桶位置时,马桶宜优先布置在立管两侧墙体上,不建议将马桶布置在立管对面墙体上。




系统改造时需要锯开本层排水立管将马桶排水接入。这时需楼上各层暂停卫生间排水,时间通常不超过1小时。业主宜提前与楼上各层协商,选择上班时间施工减少对邻里的影响。同层后排水改造技术近两年开始进入到家装领域,物业、邻居们可能因对其缺乏了解产生抵触,甚至一些室内设计师对其管路设计与原理一知半解不敢设计,因此需要业主更加深入了解这项排水技术细节,与其他人耐心沟通。


我个人接触过较多利用吉博力同层后排水对家庭中卫生间进行改造的案例,厂家采用专业工具对管路进行热熔对接施工,来保障施工质量并承担责任。对比采用PVC管道进行施工,虽然价格便宜,但PVC管道接口打胶等施工方式存在很多隐患,因此选择正规厂家来施工更有保障。
